Bước thực

hiện

Cách thức thực hiện cụ thể/ mô  tả

Tiêu chuẩn

Ghi chú

Bước 1 :

Công tác

chuẩn bị

- Chuẩn bị các dụng cụ đồ nghề  như: Đồng hồ sạc gas ; Đồng hồ  Ampe; Bình Gas R 410A; Bộ bơm  xịt nước áp lực ,dẻ lau ,hóa chất chuyên dùng hay xà phòng , thang  chữ A, dụng cụ đồ nghề (mỏ  lết,kìm,tua vít,bộ lục giác, bộ cờle,  bộ tuýp….).

-Tháo vỏ máy của cụm dàn nóng. - Cho cụm máy hoạt động đầy tải  với tất cả dàn lạnh hoạt động và  nhiệt độ cài đặt ở mức thấp nhất  sau khoảng 30 phút.

- Bơm xịt nước có áp lực từ 100  bar trở lên, lưu lượng nước  khoảng 360l/h.

- Đồng hộ sạc gas dùng cho loại  R410a. Dải áp suất cao: 0~800  psi, dải áo suất thấp: -30~500  psi.

- Đồng hồ Ampe kìm: dải  400/2000A.

- Nguồn nước sạch: sử dụng  nguồn nước sinh hoạt.

Tham khảo hình  ảnh minh họa

Bước 2 :

Kiểm tra các  thông số dàn  nóng trước

khi tiến hành  bảo trì

- Kiểm tra cập nhật lại áp suất gas  đường hút và đẩy và dòng điện của  quạt, máy nén hệ thống với điều  kiện chạy đầy tải trong thời gian  30 phút.

- Điện áp và dòng điện làm việc  của quạt và máy nén.

- Áp suất đầu đẩy (liquid).

- Áp suất đầu hút (gas).

- Kiểm tra cảm biến nhiệt độ giàn  trao đổi nhiệt sử dụng chế độ chạy  Giám sát (monitor mode) của giàn  nóng. (Subcooling heat exchanger  gas pipe thermistor, suction air,  discharge air check): đo điệnt trở  của thermistor tương ứng với giá  trị của nhiệt độ môi trường xung  quanh (tham khảo tài liệu kỹ thuật  của hãng).

- Đo độ ồn.

- Đo nhiệt độ giải nhiệt.

- Dòng điện làm việc phù hợp  với thông số trên nhãn động cơ  quạt và máy nén Nguồn điện 400/380V-5% -->  400/380V+ 10% (điện áp dây). Nguồn điện 1 pha = 220V-5% -- > 220V +10% (điện áp pha). - Dòng điện làm việc ở các pha  không chênh lệch quá 10% so  với dòng điện trung bình của các  pha.

- Đo cao áp (Áp suất gas đường  đẩy) - 25~28 kgf/cm2

- Đo thấp áp (Áp suất gas đường  hút) -5~10kgf/cm2

- Bảng giá trị điện trở thermistor  tra tài liệu. (tham khảo bảng ví  dụ đính kèm).

- Độ ồn làm việc đo tại khoảng  cách 3-5m từ vị trí đặt máy. - Nhiệt độ gió ra tại dàn nóng - Lớn hơn hoặc bằng nhiệt độ môi  trường

Tùy từng hãng  điều hòa sẽ có  những thông số  khác nhau. Cần  tham khảo tài  liệu kỹ thuật

Quan sát, nghe các chi tiết cơ khí  như quạt, các khớp nối, motor,  giảm chấn… để ghi nhận các thiết  bị hay vị trí có tiếng kêu bất  thường.

Ghi nhận chính xác các thiết bị hay vị trí có tiếng kêu hoặc dao  động bất thường để xử lí.

Sau khi đo đạc kiểm tra quan sát  xong ta tiến hành tắt máy và đợi

Đảm bảo nguồn điện cho cụm hệ  thống đã được tắt an toàn.

Bước thực

hiện

Cách thức thực hiện cụ thể/ mô  tả

Tiêu chuẩn

Ghi chú

sau 10 phút ta tiến hành tắt  aptomat tổng cấp nguồn cụm dàn  nóng.

Bước 3 : Vệ  sinh dàn

nóng

Tháo gỡ vỏ máy, dùng máy bơm  áp lực xịt rửa dàn ngưng tụ, cánh  quạt, xịt tia nước theo phương  chiều dọc của dàn ngưng tụ (hoặc  bằng hoá chất chuyên dùng khi  cần thiết).

- Chỉnh vòi xịt với tia nước và  áp lực vừa phải (3~4 bar).

- Thao tác xịt dọc theo cánh tản  nhiệt đi từ trên xuống, tránh xịt  nước quét ngang sẽ làm móp  cánh tản nhiệt dàn nóng.

- Không được xịt hoặc để nước  bắn vào môtơ quạt, những mối  nối dây điện (domino), khởi  động từ, tụ điện, mạch điện tử  (nếu có).

Sử dụng lược chải dàn nóng để  chải lại các cánh tản nhiệt bị móp.

Thao tác cẩn thận tuyệt đối tránh  tác động mạnh làm xì dàn.

Sử dụng hóa chất chuyên dụng hay  xà phòng để kiểm tra xì tại các  khớp nối, mối hàn có dấu hiệu oxy  hóa xì rỉ.

Kiểm tra chính xác các vị trí có  dấu hiệu bị xì rỉ gas hệ thống.

Sử dụng dẻ lau để vệ sinh các cụm  van, khớp nối, quạt, máy nén, cảm  biến.

Vệ sinh sạch các thiết bị. Chú ý  thao tác cẩn thận tránh hư hỏng  thiết bị.

Sử dụng cọ để vệ sinh các bụi bẩn  khu vực bo mạch điều khiển.

- Thao tác nhẹ nhàng, cẩn thận  và an toàn.

- Tránh làm ẩm bo mạch, lỏng  rắc hoặc hư hỏng mạch.

Bước 4:

Kiểm tra

điện

Kiểm tra lại các jack cắm và các  điểm đấu nối dây điện (domino).

Đảm bảo chắc chắn, an toàn.

- Đo cường độ dòng điện của  motor và so sánh với tiêu chuẩn. - Đo độ cách điện của máy nén.

- Điện trở 3 cuộn dây U,V,W  phải như nhau.

- Điện trở 3 cuộn dây máy nén  được xác theo catalog kỹ thuật  của máy nén.

- Điện trở cách điện các pha với  vỏ giàn nóng là >2MOhms

- Kiểm tra kết nối, đường truyền  tín hiệu điều khiển giữa các dàn  nóng với dàn nóng, dàn nóng với  dàn lạnh.

- Điện trở dây tín hiệu thường  khoảng 120 ohm

- Kiểm tra tình trạng làm việc của  các bộ cảm biến nhiệt độ và các bộ  cảm biến áp suất.

Gía trị điện trở khoảng 10kΩ (đo  ở nhiệt độ 25 độ C)

Bước 5 :

Kiểm tra cơ

Gia cố siết lại các bulong, tán, đế  giảm rung nếu bị lỏng.

Đảm bảo chắc chắn, an toàn.

Xử lí các rắc co, mối hàn bị xì.

Xử lý triệt để các vị trí xì rỉ gas.

Kiểm tra thay bạc đạn quạt dàn  nóng nếu bạc đạn không tốt.

Thay đúng loại bạc đạn cho quạt  dàn nóng.

Kiểm tra thay thế lọc nếu lọc Tham khảo tài liệu sửa chữa của

Bước thực

hiện

Cách thức thực hiện cụ thể/ mô  tả

Tiêu chuẩn

Ghi chú

không tốt.

hãng

Bước 6:

Hoàn tất và

kiểm tra dàn nóng sau khi  bảo trì

Tiến hành bật aptomat tổng cấp  nguồn cụm dàn nóng.Cho hệ thống  chạy đầy tải.

- Quan sát các cụm dàn nóng  được cấp nguồn đầy đủ và bình  thường. Dòng điện làm việc phù  hợp với thông số trên nhãn động  cơ quạt và máy nén Nguồn điện  400/380V-5% --> 400/380V+  10% (điện áp dây).Nguồn điện 1  pha = 220V-5% --> 220V +10%  (điện áp pha).

- Dòng điện làm việc ở các pha  không chênh lệch quá 10% so  với dòng điện trung bình của các  pha.

- Đo cao áp (Áp suất gas đường  đẩy) - 25~28 kgf/cm2

- Đo thấp áp (Áp suất gas đường  hút) -5~10kgf/cm2

- Không có dàn nóng hay dàn  lạnh nào báo lỗi.

Nạp gas cho hệ thống nếu hệ thống  bị thiếu gas

- Cân gas chuẩn cho toàn hệ  thống.

- Nạp thêm hoặc thu hồi bớt gas  dư vào tiêu chuẩn áp gas cho hệ  thống.

- Dựa theo tài  liệu yêu cầu của  hãng để xác  định lượng gas  cần cấp.

- Chú ý đối với  gas R410a  không mở van  xả gas nếu dư  thừa mà phải thu  hồi ở dạng lỏng.

Cho máy vận hành, theo dõi khi  máy đã hoạt động ổn định ta tiến  hành trả lại hiện trạng ban đầu.

- Đảm bảo các thông số hoạt  động vận hành bình thường. - Tham khảo tài liệu hướng dẫn  vận hành và kiểm tra của hãng

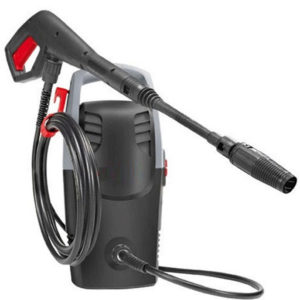

Bơm xịt nước áp lực

Đồng hồ xạc gas và đồng hồ ampe kìm

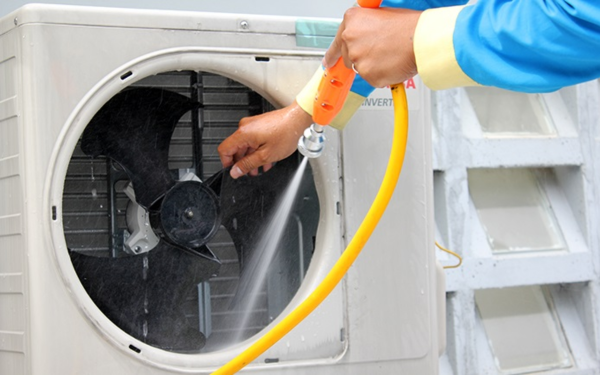

Xịt rửa dàn nóng điều hòa

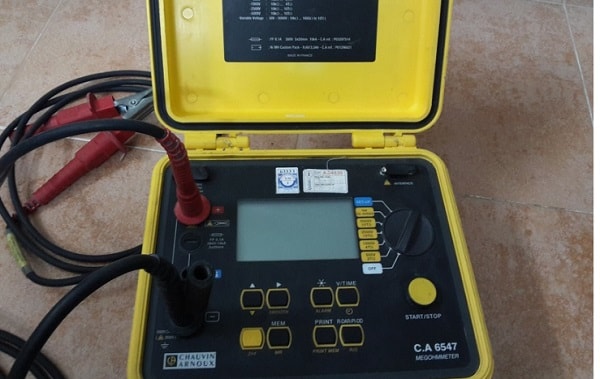

Đo cách điện máy nén
