Bước thực

hiện

Cách thức thực hiện cụ thể/ mô  tả

Tiêu chuẩn

Ghi chú

Bước 1 :

Công tác

chuẩn bị

- Chuẩn bị các dụng cụ đồ nghề  như: Đồng hồ Ampe ; Bộ bơm xịt  nước áp lực , bạt nhựa hoặc khay  hứng nước, thang chữ A hoặc dàn  giáo loại nhỏ , dẻ lau ,hóa chấ t  chuyên dùng hay xà phòng , dụng  cụ đồ nghề (mỏ lết,kìm,tua vít,bộ  lục giác, bộ cờle, bộ tuýp….). - Cho dàn lạnh hoạt động và nhiệt  độ cài đặt ở mức thấp nhất sau  khoảng 10 phút.

- Bơm xịt nước có áp lực từ 100  bar trở lên, lưu lượng nước  khoảng 360l/h.

- Bạt nhựa che chọn phù hợp với  từng loại điều hòa: treo tường,  gắn trần, âm trần nối ống gió  hoặc âm trần bốn hướng thổi.

- Đồng hồ Ampe kìm: dải  400/2000A.

- Nguồn nước sạch: sử dụng  nguồn nước sinh hoạt.

Tham khảo hình  ảnh minh họa

Bước 2 :

Kiểm tra các  thông số dàn  lạnh trước

khi tiến hành  bảo trì

- Kiểm tra dòng điện ,bạc đạn của quạt dàn lạnh.

- Kiểm tra tình trạng của bơm  nước, phao nước ngưng đối với  máy âm trần, gắn trần, ấm trần 4  hướng thổi và hệ thống thoát nước  ngưng.

- Để kiểm tra dòng điện quạt dàn  lạnh phải tham khảo tài liệu kỹ  thuật của hãng và phải đúng  model.

- Kiểm tra xem có dị vật vướng  vào phao hoặc bơm hay không.

Kiểm tra bơm và  phao nước  ngưng bắng  cách đổ nước  sạch vào khay  hứng nước điều  hòa đến mức  cao nhất, cho  máy chạy, quan  sát nước trong  khay được bơm  đều ra hay  không.

- Quan sát, nghe các chi tiết cơ khí  như quạt, ty treo… để ghi nhận  các thiết bị hay vị trí có tiếng kêu  bất thường.

- Kiểm tra các thông số và các  phím chức năng trên màn hình  điều khiển.

- Ghi nhận chính xác các thiết bị  hay vị trí có tiếng kêu hoặc dao  động bất thường để xử lí.

- Xem có xuất hiện mã lỗi trên  màn hình điều khiển không.

- Nếu xuất hiện  mã lỗi trên màn  hình điều khiển  thì phải tham  chiếu tài liệu kỹ  thuật của từng  hãng từ đó tìm  ra nguyên nhân  khắc phục.

Sau khi đo đạc kiểm tra quan sát  xong ta tiến hành tắt máy và đợi  sau 10 phút ta tiến hành tắt  aptomat tổng cấp nguồn dàn laṇ h.

Đảm bảo nguồn điện cho cụm hệ  thống đã được tắt an toàn.

Bước 3 : Vệ  sinh dàn laṇ h

- Tháo vỏ nhựa đối với điều hòa  treo tường hoặc mở các mặt nhựa  chắn cửa gió hồi đối với điều hòa  gắn trần.

- Tháo tấm lưới lọc bụi, treo máng  đựng nước, che bạt, che phần điện  sẵn sàng cho việc làm sạch điều  hòa.

- Lưới lọc phải được vệ sinh  sạch bụi bẩn bằng cách xịt rửa  bằng nước sạch.

- Mạch điện phải được che kín  bằng nilon tránh nước bắn vào  trong quá trình xịt rửa.

- Đảm bảo máng hứng nước bẩn  phải chắc chắn, không để nước  bẩn bắn lên tường hoặc sàn nhà.

Tham khảo hình  ảnh minh họa

- Sử dụng máy bơm nước áp  lực,xà phò ng để xịt rửa vệ sinh  sạch cánh tản nhiệt dàn laṇ h, máng  nước ngưng và thông đường thoát nước ngưng.

- Sử dụng lược chải dàn laṇ h để chải lại các cánh tản nhiệt bị móp.

- Chỉnh vòi xịt với tia nước và  áp lực vừa phải (3~4 bar).  Không xịt nước vào mạch điện,  motor quạt.

- Thao tác xịt dọc theo cánh tản  nhiệt đi từ trên xuống, tránh xịt  nước quét ngang sẽ làm móp  cánh tản nhiệt dàn lạnh.

Sử dụng hóa chất chuyên dụng hay  xà phòng để kiểm tra xì tại các  khớp nối, mối hàn có dấu hiệu oxy  hóa xì rỉ.

Kiểm tra chính xác các vị trí có  dấu hiệu bị xì rỉ gas hệ thống.

Sử dụng dẻ lau để vệ sinh các cụm  van, rắc co, bơm,phao, quạt, miệng  gió cấp, hồi..

Vệ sinh sạch các thiết bị. Chú ý  thao tác cẩn thận tránh hư hỏng  thiết bị.

Sử dụng cọ để vệ sinh các bụi bẩn  khu vực bo mạch điều khiển.

- Thao tác nhẹ nhàng, cẩn thận  và an toàn.

- Tránh làm ẩm bo mạch, lỏng  rắc hoặc hư hỏng mạch.

Bước 4:

Kiểm tra các  hạng mục

điện dàn lạnh

- Kiểm tra lại các jack cắm và các  điểm đấu nối dây điện (domino).

- Đảm bảo chắc chắn, an toàn.

- Đo độ cách điện motor quạt dàn  lạnh.

- Điện trở cuộn dây với vỏ trên 2  Megaohm.

- Kiểm tra kết nối, đường truyền  tín hiệu điều khiển giữa các indoor  với indoor, outdoor với indoor.

- Điện trở dây tín hiệu thường  khoảng 120 ohm.

- Kiểm tra tình trạng làm việc của  các bộ cảm biến nhiệt độ và các bộ  cảm biến áp suất.

Giá trị điện trở khoảng 10kΩ (đo  ở nhiệt độ 25 độ C).

- Kiểm tra tín hiệu phao và motor  bơm nước ngưng.

Đảm bảo phao, bơm hoạt động  ổn định khi bơm thoát nước  ngưng.

Bước 5 :

Kiểm tra các  chi tiết cơ khí

Gia cố siết lại các bulong , miêṇ g gió cấp, gió hồi bị lỏng . Kiểm tra  giá đỡ đường nước ngưng, ống  gió.

Đảm bảo chắc chắn, an toàn.

Xử lí các rắc co, mối hàn bị xì.

Xử lý triệt để các vị trí xì rỉ gas.

Kiểm tra thay bạc đạn quạt dàn  lạnh nếu bạc đạn không tốt.

Thay đúng loại bạc đạn cho quạt  dàn lạnh.

Kiểm tra thay thế lọc nếu lọc bụi  không tốt.

Thay đúng chủng loại lọc bụi  của máy

Bước 6:

Hoàn tất và

kiểm tra dàn lạnh sau khi  bảo trì

Tiến hành bật aptomat tổng cấp  nguồn cụm dàn lạnh.  Cài đặt các chế độ làm việc - Chế độ hoạt động (lạnh hoặc  sưởi hay tách ẩm).

- Nhiệt độ: Với chế độ lạnh cài đặt  nhiệt độ thấp hơn nhiệt độ phòng.  Với chế độ nóng cài đặt nhiệt độ  cao hơn nhiệt độ phòng.

- Tốc độ quạt của giàn lạnh : bao  gồm 3 chế độ cưỡng bức là tốc độ  thấp, tốc độ trung bình, tốc độ cao  và chế độ tự động điều tiết tốc độ  quạt theo chênh lệch nhiệt độ.

- Hướng gió giàn lạnh : điều chỉnh  cưỡng bức hoặc tự động điều  hướng.

Đo các thông số:

- Nhiệt độ gió cấp.

- Nhiệt độ gió hồi.

- Điện áp và dòng điện làm việc. - Nhiệt độ phòng.

- Quan sát các cụm dàn lạnh  được cấp nguồn đầy đủ và bình  thường.

- Không có dàn lạnh nào báo lỗi. Chế độ lạnh:

- Nhiệt độ không khí ngoài trời  cho phép máy hoạt động : -5 ~  + 43 độ C

- Nhiệt độ trong phòng : 21 ~ 32  độ C

- Độ ẩm trong phòng thấp hơn  80%

Chế độ sưởi:

- Nhiệt độ không khí ngoài trời :  -15 ~ + 16 độ C

- Nhiệt độ trong phòng thấp hơn:  28 độ C

- Sự bảo vệ thiết bị sẽ tác động  nếu như các tham số về nhiệt độ vượt điều kiện trên.

Thông thường  độ chênh nhiệt  độ giữa đường  cấp và hồi  khoảng 3~5 độ  C

- Đọc kỹ  catalogue hướng  dẫn của bản  hãng gửi kèm  theo thiết bị.

- Thông qua bộ  điều khiển ta có  thể đặt các chế  độ cho phòng  và cho indoor  unit như: Nhiệt độ, chế độ quạt  thấp/cao, chế độ  sưởi/lạnh/quạt/

tách ẩm, bật/tắt  các indoor  unit.... Bằng các  phím chức năng  trên bộ điều  khiển.

- Nguồn điện 400/380V-5% -->  400/380V+ 10% (điện áp dây) - Nguồn điện 1 pha = 220V-5% - -> 220V +10% (điện áp pha) - Dòng điện là việc bằng dòng  định mức trên thân máy. - Nhiệt độ phòng bằng nhiệt độ  trên bộ điều khiển. Lưu ý: đối với hệ thống VRF,  các giàn lạnh chỉ được phép hoạt  động ở một chế độ (lạnh hoặc  nóng) tại cùng một thời điểm

Cho dàn lạnh vận hành, theo dõi  khi máy đã hoạt động ổn định ta  tiến hành trả lại hiện trạng ban  đầu.

- Đảm bảo các thông số hoạt  động vận hành bình thường. - Tham khảo tài liệu hướng dẫn  vận hành và kiểm tra của hãng

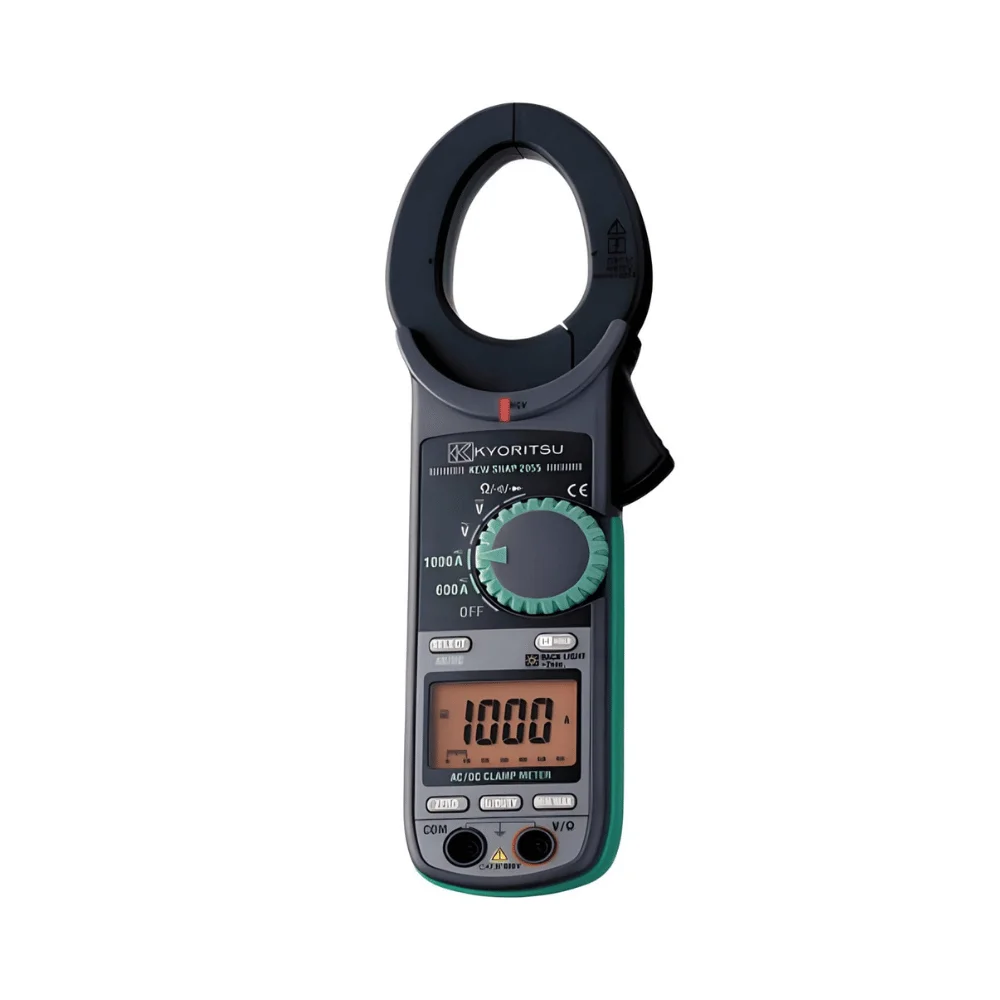

Bơm xịt nước áp lực - Đồng hồ ampe kìm

Bạt nhựa che chắn nước cho các loại điều hòa:  treo tường, gắn trần, âm nối ống gió, âm trần  bốn hướng thổi

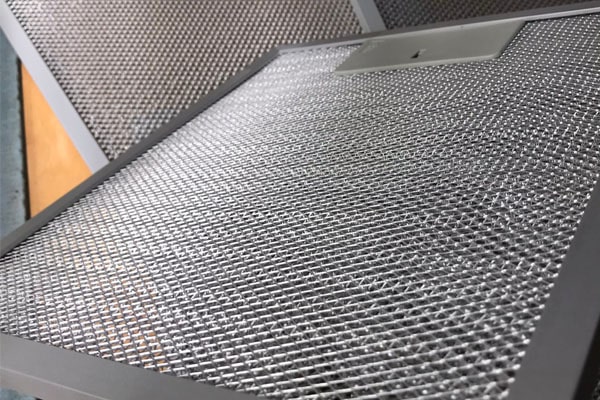

Tháo các tấm lưới lọc bụi

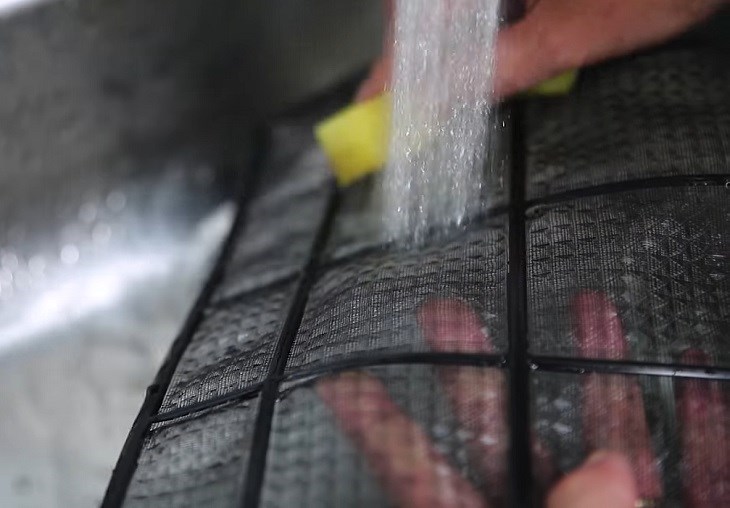

Rửa lưới lọc bụi điều hòa
